Bombas manuales de doble acción: empujar, tirar o ambas

Las bombas manuales hidráulicas suelen asociarse con una elevación sencilla, aunque algunos sistemas necesitan un movimiento controlado en ambas direcciones. un bomba hidráulica manual de doble efecto está diseñado en torno a este requisito. En lugar de suministrar presión hidráulica para la extensión y depender de un resorte o carga para el retorno, la bomba dirige el fluido a diferentes lados de un cilindro de doble acción.

Esta disposición le da al operador control hidráulico directo sobre la extensión y la retracción. El resultado es un sistema adecuado para levantar, presionar, tirar, posicionar, sujetar, doblar y otras aplicaciones que requieren un movimiento controlado en dos direcciones.

Empujar y tirar provienen de la dirección del fluido

Los sistemas hidráulicos de doble acción utilizan dos puertos de trabajo, comúnmente identificados como A y B. El fluido hidráulico fluye hacia un puerto para extender el cilindro y hacia el otro puerto para retraerlo. Una válvula direccional determina qué lado recibe el fluido presurizado.

• Puerto A: Dirige el flujo hidráulico hacia un lado del cilindro.
• Puerto B: Dirige el flujo hidráulico hacia el lado opuesto.
• Posición neutra: Bloquea ambas vías hidráulicas en muchos sistemas de válvulas de cuatro vías y tres posiciones.
• Control direccional: Cambia la ruta del flujo para determinar el movimiento del cilindro.

Los manuales técnicos describen esta configuración como una válvula de cuatro vías con tres posiciones: el flujo puede dirigirse al puerto A, bloquearse en la posición central o dirigirse al puerto B. Esta disposición de válvula está diseñada específicamente para cilindros de doble efecto.

¿Qué hace que la bomba sea de “doble acción”?

El término puede describir dos características relacionadas, por lo que las especificaciones de la bomba merecen especial atención. Algunas bombas manuales proporcionan salida hidráulica en ambas direcciones del mango, mientras que el sistema de válvulas controla la trayectoria de extensión y retracción.

Las bombas manuales de pistón comerciales demuestran esta combinación. Una configuración disponible proporciona un desplazamiento de 2,7 CID por ciclo, un depósito de 5 cuartos, una presión máxima de 3600 PSI y puertos NPT de 3/8 de pulgada. La válvula de cambio integrada controla tanto la extensión como la retracción del cilindro.

Otro modelo utiliza un desplazamiento de 1,5 CID con un tanque de 3 cuartos y la misma presión nominal de 3600 PSI. Estas diferencias muestran por qué la capacidad de la bomba debe evaluarse a partir de varias especificaciones en lugar de solo la presión.

¿La fuerza de empuje es igual a la fuerza de tracción?

No necesariamente. La bomba hidráulica puede suministrar presión en ambas direcciones, pero la geometría del cilindro afecta la fuerza resultante. Un cilindro típico de doble efecto tiene diferentes áreas efectivas en sus dos lados porque el vástago del pistón ocupa parte del área de retracción.

La documentación del sistema hidráulico señala que la carrera de extensión puede producir más fuerza que la carrera de retracción para un cilindro diferencial bajo la misma presión. La capacidad del sistema depende tanto de la presión hidráulica como del área efectiva del cilindro.

• Fuerza de extensión: Determinado por la presión multiplicada por el área total del pistón.
• Fuerza de retracción: Determinado por la presión multiplicada por el área del pistón menos el área del vástago.
• Accidente cerebrovascular: Determina la distancia de movimiento disponible.
• Desplazamiento de la bomba: Influye en la cantidad de aceite que se entrega con cada ciclo de manija.

¿Por qué es importante el desplazamiento de la bomba?

La presión y el flujo tienen diferentes propósitos. La presión se relaciona con la fuerza disponible del cilindro hidráulico, mientras que el desplazamiento de la bomba determina el volumen de aceite movido por ciclo de bombeo.

Una bomba con un desplazamiento de 2,7 CID mueve más aceite por ciclo de bombeo completo que una configuración de 1,5 CID en condiciones comparables. Un desplazamiento mayor puede reducir la cantidad de ciclos de manija necesarios para mover un volumen de cilindro determinado, mientras que la clasificación de presión aún define la condición de operación hidráulica máxima.

Algunas bombas hidráulicas manuales también utilizan múltiples etapas de presión. La operación de baja presión puede proporcionar una mayor entrega de aceite durante el movimiento inicial del cilindro, mientras que una etapa de alta presión maneja cargas más pesadas. Este tipo de diseño de dos etapas está documentado en varios sistemas de bombas manuales hidráulicas.

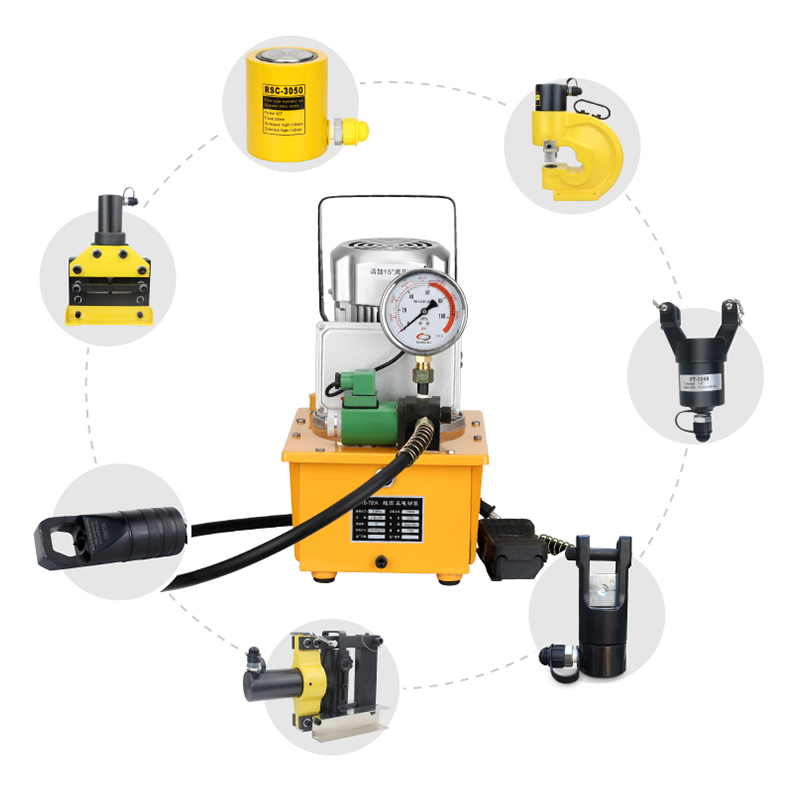

¿Qué aplicaciones necesitan control bidireccional?

• Posicionamiento de la máquina: La extensión y retracción controladas pueden mover el equipo a posiciones precisas.
• Tracción hidráulica: El cilindro puede retraerse activamente en lugar de depender de la fuerza de carga externa.
• Operaciones de prensado: El movimiento hidráulico se puede controlar en ambas direcciones.
• Sujeción: La extensión hidráulica puede aplicar fuerza de sujeción, mientras que la retracción libera el mecanismo.
• Equipos de mantenimiento: El control hidráulico bidireccional puede simplificar los ciclos repetidos de extensión y retracción.

Dichos sistemas son particularmente útiles en aplicaciones donde el cilindro debe regresar bajo control hidráulico en lugar de simplemente retroceder por gravedad o depender de un resorte mecánico.

Dos mangueras son parte del sistema

A bomba hidráulica manual de doble efecto Normalmente funciona con dos mangueras hidráulicas conectadas a los dos puertos del cilindro. Ambas conexiones deben permanecer correctamente clasificadas y acopladas de forma segura durante toda la operación.

Las instrucciones técnicas advierten específicamente que un cilindro de doble efecto debe funcionar con ambas mangueras conectadas. Dejar un acoplador desconectado puede permitir que se acumule presión en un lugar no deseado.

• Clasificación de presión de la bomba: Debe igualar o permanecer por debajo de la clasificación del circuito hidráulico completo.
• Clasificación de manguera: Ambas mangueras necesitan una presión de trabajo adecuada y accesorios compatibles.
• Capacidad del depósito: Debe acomodar el volumen de aceite requerido a lo largo de todo el movimiento del cilindro.
• Configuración de válvula: Generalmente se requiere una válvula direccional de cuatro vías para el control de cilindros de doble acción.

¿Empujar, tirar o ambos?

La respuesta es ambas, pero el rendimiento exacto depende del circuito hidráulico completo. Una bomba hidráulica manual de doble acción proporciona el control direccional necesario para extender y retraer hidráulicamente un cilindro compatible. La presión nominal, el desplazamiento de la bomba, el tamaño del depósito, la configuración de la válvula, la capacidad de la manguera y la geometría del cilindro influyen en el resultado final.

Eso hace que la bomba sea más que una simple fuente de presión hidráulica. Se convierte en el centro de control manual de un sistema de movimiento hidráulico de dos vías, lo que brinda a los operadores control directo sobre ambos lados del cilindro.
